Basis info
Algemene informatie

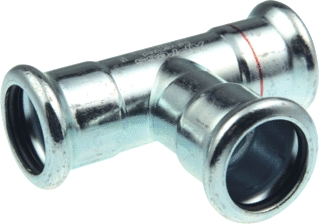

Omschrijving VSH ST/Z T- 28X28X28 3XPR
Merk VSH
Artikelcode leverancier 6202526
EAN nummer 8711985098624
Minimale afname 1
Technische specificaties
Klasse Fitting met 3 aansluitingen
Serie XPRESS STAALVERZINKT
Type C1414
Materiaal aansluiting 1 Staal
Kwaliteitsklasse aansluiting 1 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 1 Elektrolytisch verzinkt
Materiaal aansluiting 2 Staal
Kwaliteitsklasse aansluiting 2 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 2 Elektrolytisch verzinkt
Materiaal aansluiting 3 Staal
Kwaliteitsklasse aansluiting 3 St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 3 Elektrolytisch verzinkt
Uitvoering T-stuk
Hoek 90 °
Verlopend Nee
Meerdelig Nee
Systeemgebonden Ja
Nom. diameter aansluiting 1 DN 25
Uitwendige buisdiameter aansluiting 1 28 mm
Wanddikte aansluiting 1 1.5 mm
Aansluiting 1 Persmof
Contourcode aansluiting 1 M
Nom. diameter aansluiting 2 DN 25
Uitwendige buisdiameter aansluiting 2 28 mm
Wanddikte aansluiting 2 1.5 mm
Aansluiting 2 Persmof
Contourcode aansluiting 2 M
Nom. diameter aansluiting 3 DN 25
Uitwendige buisdiameter aansluiting 3 28 mm
Wanddikte aansluiting 3 1.5 mm
Aansluiting 3 Persmof
Contourcode aansluiting 3 M
Druktrap klasse flens PN 16
Materiaal afdichting EPDM
Hoofdkleur fitting Grijs
Met stootnok/-rand Ja
Trekvast Ja
Lengte aansluiting 1 45 mm
Werkende lengte aansluiting 1 22 mm
Lengte aansluiting 2 53.5 mm
Werkende lengte aansluiting 2 30.5 mm
Lengte aansluiting 3 45 mm
Werkende lengte aansluiting 3 22 mm
Mediumtemperatuur (continu) -35 t/m 135 °C
Max. werkdruk bij 20 °C 16 bar
Met pakkingen Nee
Met aftapper Nee
Met ontluchter Nee
Afgedopt Nee
FM keur Nee
LPCB keur Ja
UL-keur Ja
ULC keur Ja
Gastec QA Nee
KIWA-keur Nee
VdS keur Ja
